EIS와 OIS의 차이점은 무엇입니까?

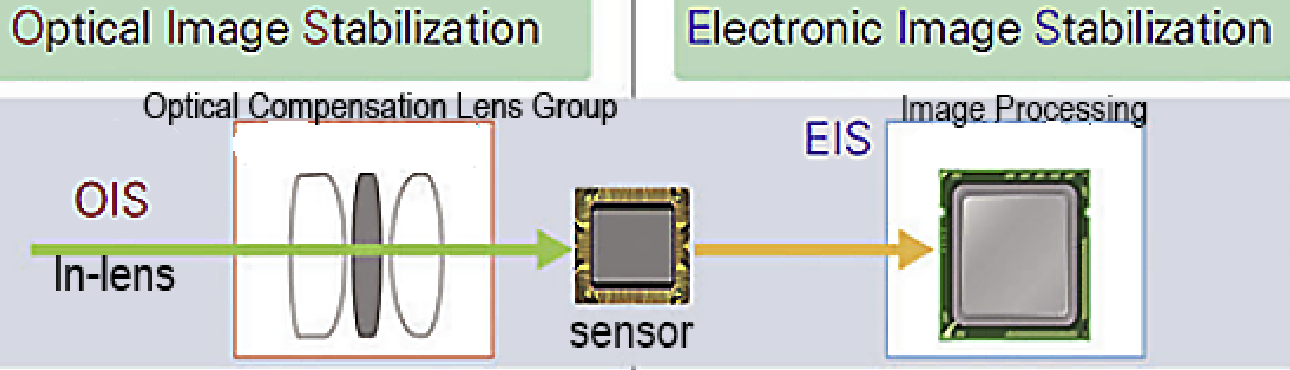

보안 시나리오에서는 감시 장비가 종종 거리 설치가 길기 때문에 바람에 유발 된 진동에 노출됩니다. 카메라가있는 동안 넓은 - 각도 모드 외부 교란에 대한 최소한의 민감도를 보여줍니다. 망원 모드 광학적으로 기계적 진동을 증폭시켜 대상 초점의 상당한 이미지 흐름 또는 심지어 손실을 초래합니다. 따라서, 활성 안정화 메커니즘 긴 범위 감시 시스템에 대한 중요한 기술 요구 사항으로 부상했습니다. 현재 안정화 기술은 주로 두 가지 범주로 분류됩니다. 광학 이미지 안정화 (OIS) 그리고 전자 이미지 안정화 (EIS).

EIS는 이미지 안정화를 달성하기 위해 이미지 게시물 - 처리 알고리즘을 사용합니다. 현재 샷을 확대해야하므로 모니터링 필드의 10% - 20% 손실이 발생합니다. EIS 기술에서 렌즈는 이미지 획득을 담당합니다. 센서가 이미지를 형성 한 후에는 먼저 이미지 - 이미지 프로세서 코어 알고리즘을 사용하여 이미지 안정화해야하며 비디오가 압축되어 전송됩니다. 이러한 유형의 이미지 안정화는 디지털 처리 기술을 통해 완전히 달성되어 비디오 품질을 줄이고 일반적인 안정화 효과가 있습니다. 일반적으로 비용 이점으로 인해 낮은 최종 제품에 사용됩니다.

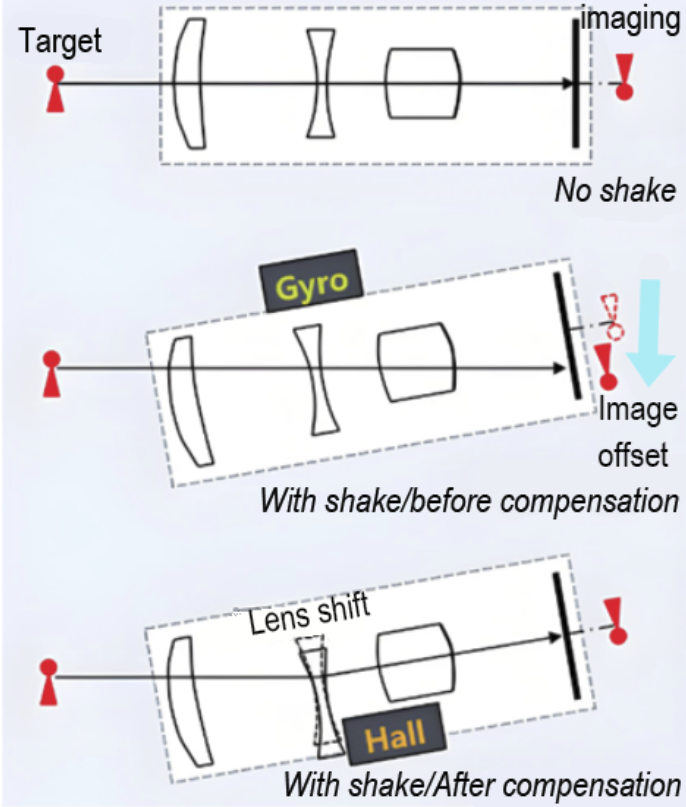

OIS는 렌즈 어셈블리 내에 자이로 스코프에 건축되어 카메라 진동을 감지합니다. 자이로 스코프는 기계적 모션 데이터를 OIS 컨트롤러로 전송되는 전기 신호로 변환합니다. 컨트롤러의 중앙 처리 장치는 렌즈가 보상 해야하는 변위 또는 각도를 즉시 분석하고 계산하고, 구동 모터를 통해 3 세트의 코일과 자석으로 생성 된 전자기력을 사용하여 렌즈를 정확하게 구동하여 틸트를하고, 광학 경로를 교정하고, 쉐이크로 인한 이미지 흐름을 피하십시오. 광학 설계에서 이동식 렌즈를 추가함으로써 렌즈 시프트는 쉐이크의 양에 따라 제어되어 광 경로를 안정적인 상태로 다시 보상합니다.

각 노출주기 내에서 OI는 진동 감지, 신호 처리 및 보상 렌즈 작동을 순차적으로 실행해야합니다. 전체 프로세스는 서보 모션이며, 이는 짧은 감지 시간, 빠른 신호 처리 속도, 소형 렌즈 보상 이동의 특성을 갖고 간단하고 비교적 안정적인 PID 제어 알고리즘을 채택합니다.
