모델 번호 |
sg - htm03u2 - t9 |
sg - htm03u2 - t15 |
|
열 모듈 |
||
|
이미지 센서 |
vox 냉각 초점 비행기 배열 |
|
|
맥스. 해결 |
384 × 288 |
|
|
프레임 속도 |
조절 가능, 6Hz ~ 50Hz |
|
|
픽셀 간격 |
12μm |
|
|
응답 웨이브 밴드 |
8μm ~ 14μm |
|
|
netd |
≤ 40mk (@ 25 ° C), f# = 1.0 |
|
|
렌즈 (초점 길이) |
9.7mm |
15.4mm |
|
f 번호 |
F1.0 |
F1.0 |
|
Ifov |
1.2mrad |
0.8mrad |
|
시야 (H × V) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
최소 초점 거리 |
2m |
5m |
|
온도 측정 |
||
|
온도 범위 |
- 20 ° C ~++150 ° C 및 100 ° C ~ 550 ° C |
|
|
온도 정확도 |
주변 온도 25 ° C에서 최대 (± 2 ° C, ± 2%) 및 0 ° C 이상의 물체 온도 |
|
|
온도 거리 (0.65 × 0.65m 기준) |
10m (가장 먼) |
15m (가장 먼) |
|
열 화상학 규칙 |
3 온도 측정 규칙 유형, 21 규칙 (10 점, 10 개 지역 및 1 라인) |
|
|
데이터 출력 |
16 비트 온도 데이터 |
|
|
이미지 디스플레이 |
||
|
대비 조정 |
예 |
|
|
밝기 조정 |
예 |
|
|
팔레트 |
15 개의 색상 조절 가능, 기본 흰색 뜨거운 팔레트 |
|
|
FFC (플랫 필드 보정) 모드 |
자동, 수동, 외부 수정 |
|
|
DDE |
예 |
|
|
일반적인 |
||
|
하드웨어 인터페이스 |
USB2.0 FPC |
|
|
힘 |
DC 5V ± 5% |
|
|
전력 소비 |
≤0.55W |
|
|
진동 및 충격 |
진동 : 정현파 진동, 20 m/s ², 3 - 축 충격 : 반 사인파, 30 g/11ms, 3 - Axis 6 - way |
|
|

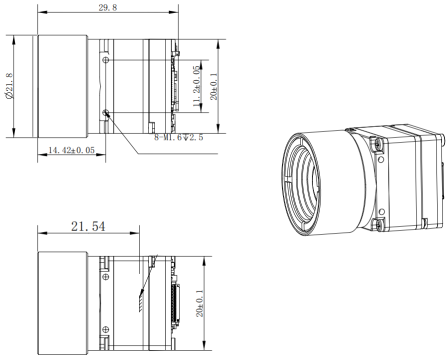

차원 |
29.8mm*20mm*20mm |
29.8mm*20mm*20mm |
|
무게 |
≤22g |
≤22g |
|
작업 온도 |
- 40 ° C ~ 70 ° C |
|
